Полуавтомат из инвертора , или приставка MIG - MAG к инвертору ММА.
Любой инвертор можно превратить в полуавтомат но только не так просто как об этом говориться в ютубе , "типа подключил
падающий , дроссель и в перёд с песнями, говоря всем какой я хороший инвертор в полуавтомат замутил" . На самом деле
не всё так просто. При таком раскладе как в примере описанном выше этот прибамбах ещё не будет являться полуавтоматом,
и если попробовать поварить таким устройством то нормального шва при этом Вы не увидите. У Вас будет бесформенный
шов, который даже швом назвать будет трудно, при этом дуга то будет загораться, то будет пропадать, то брызгать, то залипать.
Это всё будет происходить по тому, что при таком включении ВАХ (Воль-Амперная Характеристика дуги) будет иметь
по прежнему падающий характер. Для полуавтомата нужна ЖЁСТКАЯ ВАХ и для того чтобы её получить нужно
вводить обратную связь по напряжению , и заводить её на ШИМ аппарата , причём при отпущенной кнопки на горелке
ШИМ должен блокироваться ,а включаться только после нажатия кнопки. Опять же схемотехника сварочных инверторов
делаеться по двум основным схемам, это классический мост и прямоходвый, или как в народе его величают (косой мост).
И заведение обратной связи по напряжению будет по разному. И в таком раскладе настройка на полуавтомат производиться
следующим образом стандартный резистор тока выставляется на максимум и больше не трогаеться, а вся настройка производиться
скоростью падачи проволоки и резистором напряжение.
Жёсткая ВАХ (Вольт-Амперная Характеристика) заключаться в следующем : В независимости в каких пределах изменяется ток в дуге,
напряжение на концах дуги будет неизменным. Говоря простым языком не важно будет ли ток 50 ампер или 100 амер , если мы выставили
например напряжение в 17 вольт , то оно будет 17 вольт и при токе и 50 , и 70 и 100 ампер. За это отвечает обратная связь по напяжению.
Ток в полуавтомате напрямую зависит от скорости подачи проволоки , чем больше скорость подачи проволоки , тем больше металла
переносит в себе дуга , соответственно соответственно увеличивается и ток. При отключении обратной связи по напряжению полуавтомат
сразу перейдёт а режим ММА и характеристика тока сразу будет падающей.
Автор Геша S.

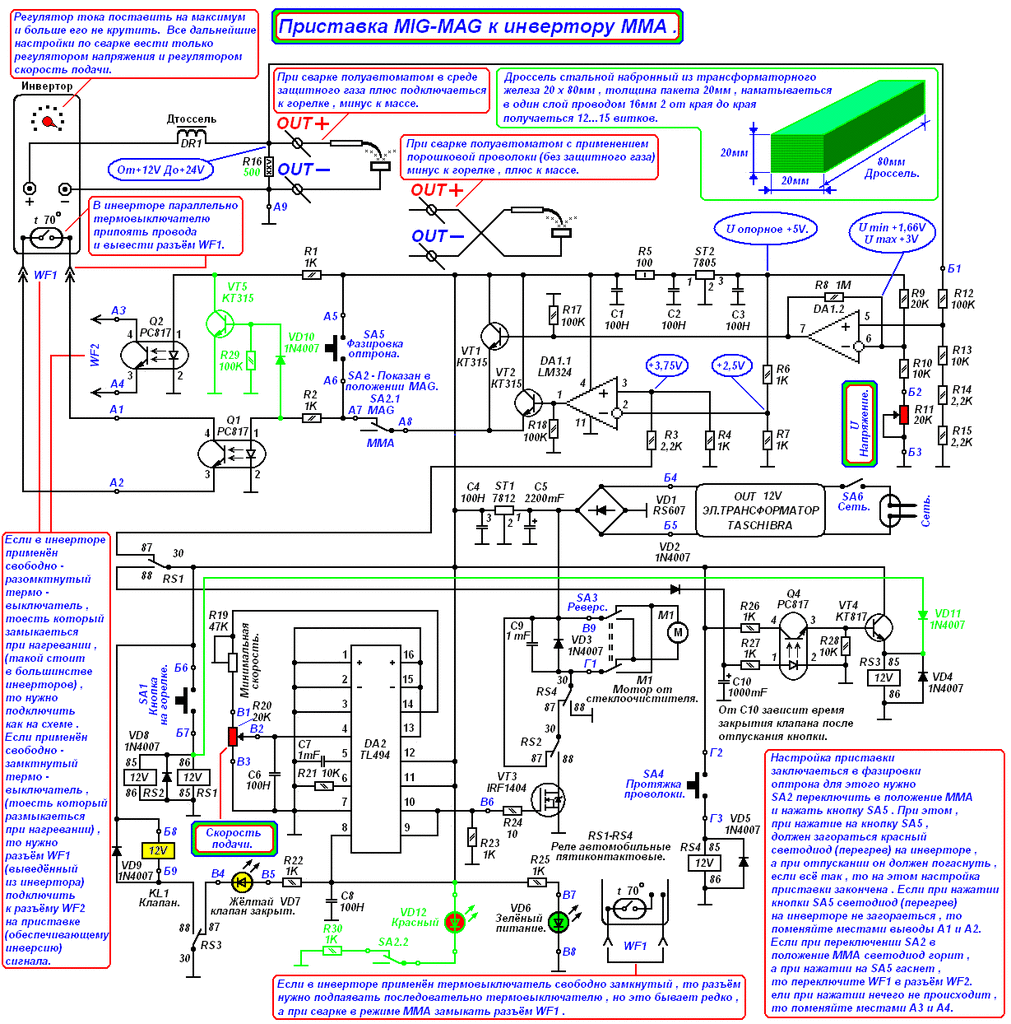

Вот полная схема приставки.

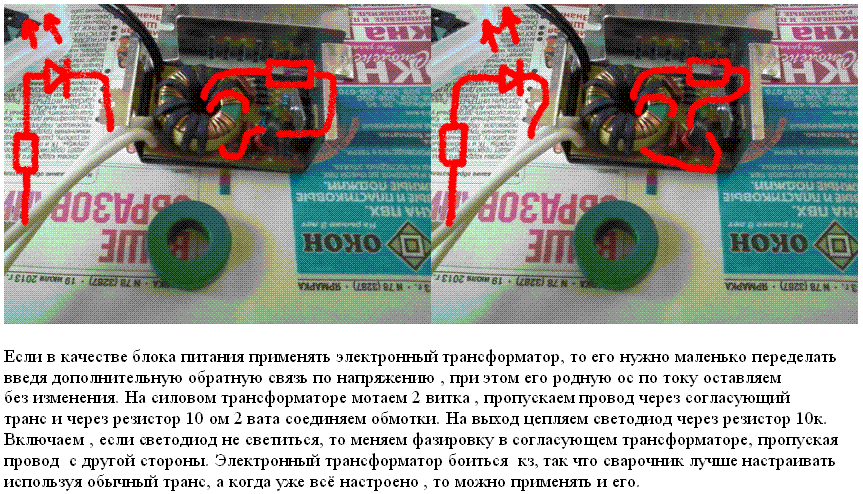

Я использую в схемах электронные трансформаторы, они нормально работают если их вот так переделать.
Но эти трансформаторы бояться кз.
Для самодельных дросселей можно использовать вот такой сердечник его можно извлечь из некоторых моделей дросселей ламп дневного света. Вот мой сердечник из дросселя запиханный в термоусадку.
Также дроссель можно сделать из такого
трансформатора. Из него два дросселя выходит.
Делается немагнитный зазор 2мм и прихватывается по торцам, затем мотаем провод 16мм2 до заполнения.
Плата. Размер 80 х 122мм. Транзистор VT3 и диодный мост VD1 установить на радиатор.
Печатка со стороны дорожек.
Зеркало.
Со стороны деталей.
Проверьте , разомкнутый и замкнутый
контакты , они долны быть такими , иначе
придёться переделывать плату , или реле
припаивать проводами.
В процессе наладки в схеме были внесены некоторые изменения , они отмечены зелёным цветом : оптрон Q3 был заменён транзистором VT5 , R29 , VD10 и ещё был добавлен диод VD11 который отвечает за чёткое открытие клапана в момент нажатия кнопки на горелке.
Да блок питания нужно ставить вот такого плана , если использовать электронный трансформатор , то
при сварке ощущаются рывки , при использовании вот такого блока питания всё нормально работает.
Вот как выглядит сама приставка.
При подключении к "Ресанте" в инверторе
нужно внести некоторые изменения.
